Датчики скорости

Страница 2

Электрическая принципиальная схема преобразователя «частота – напряжение» представлена на рисунке 2.10. Было изготовлено три схемы и подключено к индуктивным датчикам, что позволило получить напряжение для ввода в аналого-цифровой преобразователь.

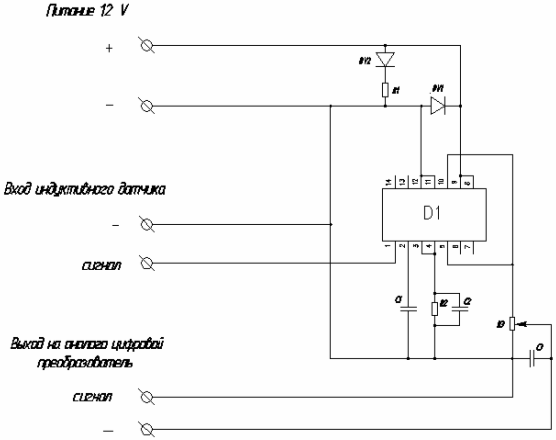

Рисунок 2.10 – Электрическая схема преобразователя «частота – напряжение» на основании микросхемы LM 2907M
